Pandora Dx9 Jeep Grand Cherokee wk 2005 (Laredo)
Поиск схем подключения, программирования, описаний, инструкций иногда легче и дешевле найти и перевести документацию с корейского на русский, чем физически заменить противоугонное устройство
Ответ
Новичок

Регистрация: 18.04.2020
Сообщения: 5
Репутация: 10 FreeOn репутация 10: верной дорогой идете, товарищ
По умолчанию Pandora Dx9 Jeep Grand Cherokee wk 2005 (Laredo)

Приветствую Всех
Может кто помочь с подключением автозовда

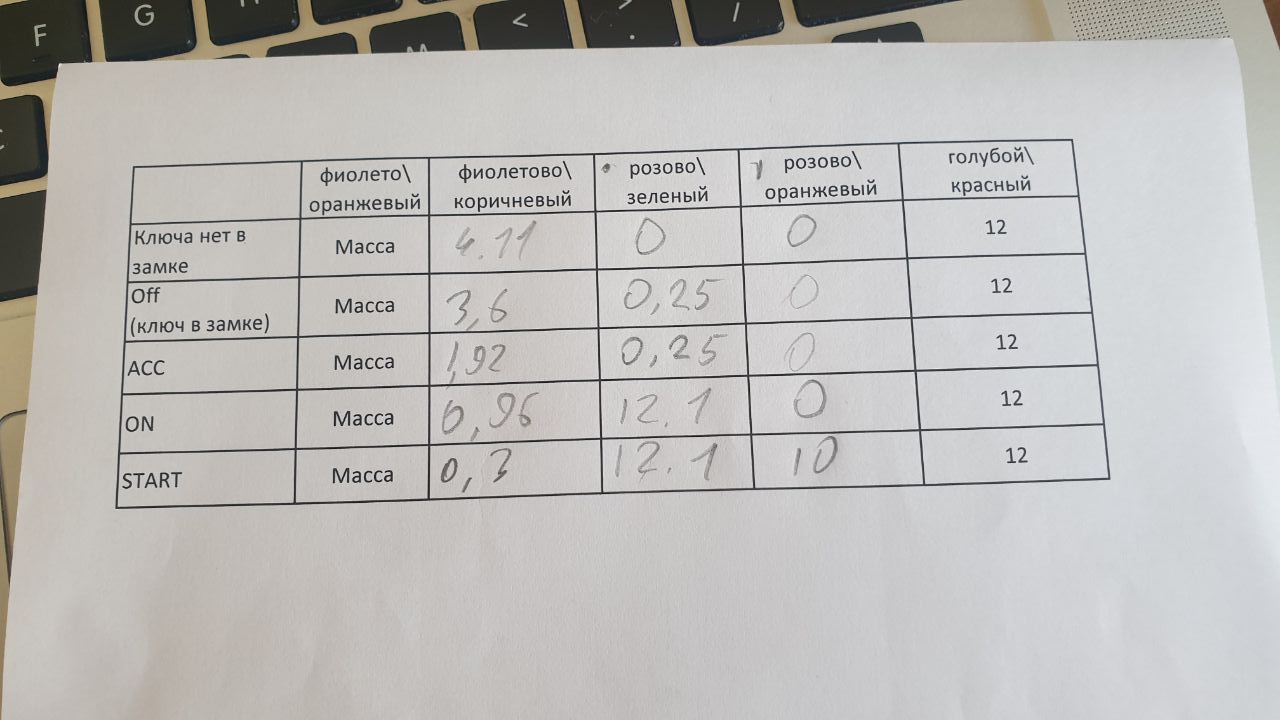

Прозвонил провода на замке зажигания (прикладываю файл с показаниями)

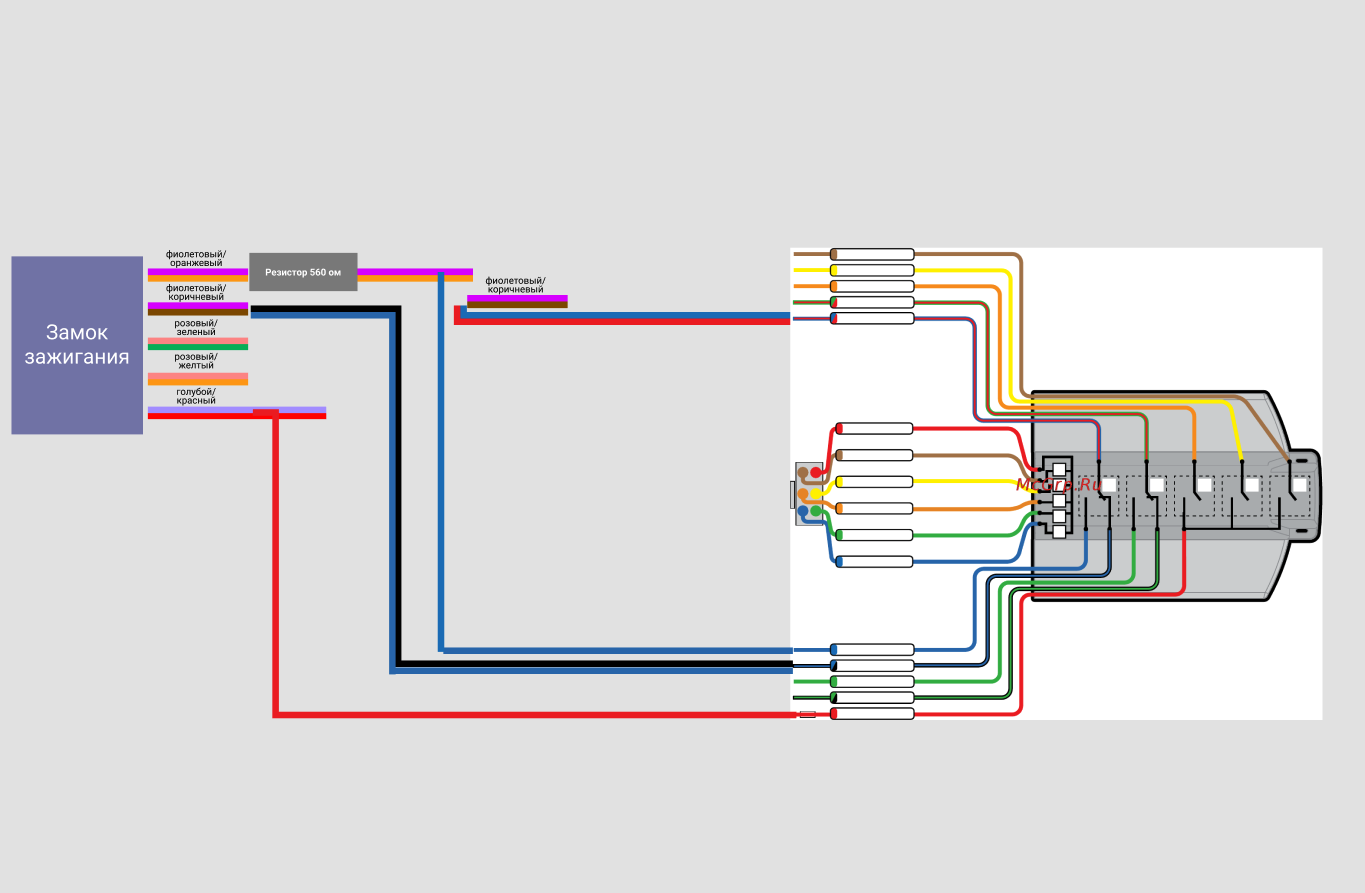

Так же прикладываю схему
подключал по ней
Желтый к розово / зеленому
Коричневый к Розово / оранжевому

Машина заводиться и тут же глохнет

Насколько изучив данный вопрос проблема в том что нужно что бы на фиолетово / коричневом был разрыв через резистор 560 ом который включает панель когда заводишь авто. Но у меня включается с ошибками по авто







Добавлено через 8 часов 4 минуты

Вот что еще смог найти:
Чироки 2005
Замок
Ig 1 розовый зеленый +
Ig2 фиолетовый/черный (при включении зажигания рвем и подаем массу через резистор 560 ом от замка)
St розовый/красный+
+12 синий красный
Can H белый/красный
Can L белый
По кан програмируем в старлайне3123 (compass) видит двери зажигание багадник капот моргает аварийкой
Центральный замок фиолетовозеленый закрыть 330 ом, открыть 100 ом в двери водителя на блоке кнопок, имитация открытия двери по массе фиолеторый в двери водителя на замке
Обход делал по аналогу

Magicar 7, ставили через CAN шину.
Что имеем.
1. Никакого врубания в штатную проводку, никаких соплей, кроме подключения к CAN-шине и к замку зажигания. Если кто столкнется с проблемой в подключении - у наших замков нет провода IGN2 (зажигание2) и ACC (аксессуары). Всего в замке 5 проводов, +12, Зажигание, Стартер, и 2 одинаковых тоненьких Purple-Brown. Для активации приборной панели (без этого не видит сигналка сигнал тахометра) и печки (соответственно - нах автозавод, если салон не греется?) нужно подать на два тоненьких фиолетово-коричневых провода с помощью 2-ух реле "-" через сопротивления 180 и 510 ом (какой куда - опытным путем). Реле включается "+"-сом "Зажигание1" с сигналки.

. Причина: Добавлено сообщение
  Ответить с цитированием
Новичок

Регистрация: 26.02.2019
Сообщения: 14
Репутация: 10 roman0505 репутация 10: верной дорогой идете, товарищ
По умолчанию

Очень похоже на додж какой-то. Ставил, резал эти тоненькие провода и замерял сопротивления на замке. Всё ок) и даже номиналы такие же на сколько помню были.
  Ответить с цитированием
Новичок

Регистрация: 18.04.2020
Сообщения: 5
Репутация: 10 FreeOn репутация 10: верной дорогой идете, товарищ
По умолчанию

Вполне возможно, так как часть запчастей от доджа и крайслера подходит. Сможете поделится своим опытом установки?
