Уважаемый Hydrazin! С огромным удовольствием и почтением всегда читаю Ваши посты. Огромное спасибо за работу. Одна просьба. Нельзя ли всё-таки никогда больше не употреблять слово "вылаживаю" ? Не знаю, как кому, а мне глаз режет невероятно. Нет такого слова в русском языке, уж простите (и слова "ложить" тоже нет). Есть слово "выкладываю" (и "класть", соответственно). Есть ещё слово "налаживаю", но это совсем другое слово с другим смыслом и семантически другим корнем. Вы же грамотный специалист! Давайте будем грамотными не только в специальности, но и в родном языке тоже. Ну пожалуйста!

Уважаемый Hydrazin!
А эти Ваши доработки актуальны для 2100-й серии?
Спасибо.

1. В выходном каскаде по моим наблюдениям есть ёмкостное сопротивление, поскольку при попытке подключить антенну типа четвертьволновой штырь, длина его для достижения резонанса получается 0,34 лямбда а не 0,25. Т.е. требуется избыточная индуктивность для компенсации ёмкости. Не понятно это во всех модулях или только в моём. В этом случае понадибится катушка для удаления емкостной составляющей с выхода передатчика. Я в ближайшее время постараюсь согласовать выход модуля с активной нагрузкой 50 ом. Как только будут результаты сразу отпишусь.

2. А как настраивали спираль?

3. Думаю АТ сделали всё оптимально.

Чтобы загрузить фото надо включить расширенный режим при написании сообщения и там загрузить.

__________________
Квантовая механика.

Больше не буду. Набрался из сети разных "терминов".

__________________
Квантовая механика.

Нет к 2100 это не актуально поскольку там другой радиомодуль. Во всяком случае я с 2100 не работал. К 2000 доработку делал год назад, смотрите на форуме, она на одной платформе с 2100.

__________________
Квантовая механика.

1. С нетерпением жду результата.

2. У меня есть приемник, сделанный из ТВ тюнера. ПЧ - 35 МГц. К нему с одной стороны подключил стандартную ДМВ логопериодику, с другой стороны - С1-65. Работал с двумя брелками (Проверял поочередно доработанный и недоработанный брелки). Естественно, перед началом доработок убедился, что оба брелка формируют одно и то же поле (в пределах точности осцилла).

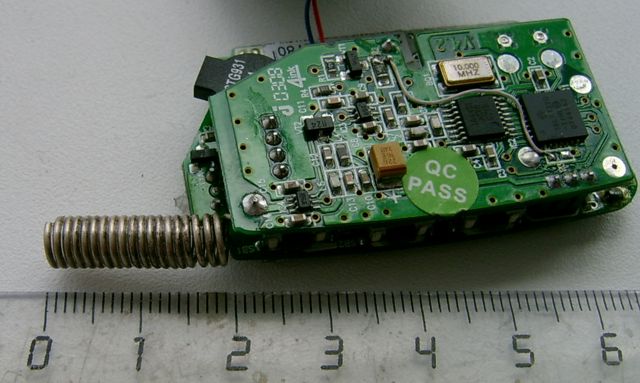

Вначале намотал спиральку подлиннее (22 витка), и раздвигая ее, получил максимум отдачи. Потом стал откусывать по витку, а спиральку каждый раз "упаковывать" в защитный колпачок. В общем, методом тыка, получил указанные параметры.
Понимаю, что методика дурацкая, но за неимением лучшего...
Кстати, сборка брелка сильно меняет параметры, т.к. колпачок сжимает спиральку, более того, кажется, вклад вносит и металлический вибромотор. 6 дБ улучшения получилось в собранном виде. В разобранном были измерения еще лучше.

3. Да, ток коллектора точно оптимален, на коленках больше не выжать . Думал, сэкономили и воткнули вместо 2sc3356 2sc4226. У последнего меньше S21, а маркировка та же (r24). Но похоже, все ОК, а вот балун бы в схеме не помешал ... (мечты, мечты).

С наилучшими пожеланиями.

Миниатюры



подскажите, а 2000 кто-то так модернизировал?

есть отдельная тема, поищите

__________________
Pandora / PanDECT
premium car alarm system
www.alarmtrade-ural.ru

Я понял так: Только доработанный брелок DXL2500 не будет работать с PDL2100. Правильно?

На счет pdl2100... приобретена в феврале 2009, радиомодуль RFM100v3.2. Так что думаю доработки Hydrazin применимы и для свежих 2100
