Увеличение дальности обратной связи в Pandora DXL5000


Сегодня произвел небольшой *тюнинг* своей системы, а именно:
- располовинил RF-модуль
- отключил разъем и вытащил плату
- укоротил антенну до 19 витков и растянул ее до длины 29мм
- поставил все это на место
Из первых впечатлений - в офисе, где раньше контроль канала стабильно показывал отсутствие связи, сегодня (после апгрейда) светодиод на брелоке мигал зеленым. Управление тоже улучшилось, т.е. впервые получилось не выходя из офиса завести машину с брелока. Плюс субъективно система стала работать быстрее. Это радует:)

Далее еще один способ улучшить связь - попробовать сменить канал.
Определить на каком канале работает конкретная система можно следующим образом:
- выключаем ЖК-брелок (держим третью кнопку до трех вибросигналов - звучит мелодия и он выключается)
- удерживаем вторую клавишу - на брелоке высвечиваются четыре цифры,
первые две из них отвечают за номер канала, вторые две - номер прошивки брелока.
Теперь о том, как собственно сменить канал:
- вводим кнопкой VALET сервисный пин-код (значение по-умолчанию 1-1-1-1),
процедура ввода аналогична другим системам Pandora. (http://manuals.alarmtrade.ru/17/vvod...go-pin-koda-2/)
- после успешного ввода нажимаем еще раз кнопку VALET
- далее вводим номер желаемого канала кнопкой вызова владельца на RF-модуле (кнопка CALL, справа). Всего каналов 12. Номер канала будет равным количеству нажатий на кнопку + 1. Т.е. для выбора к примеру 12-го канала нажать надо будет 11 раз, для выбора 1-го канала нажать кнопку надо будет 12 раз.
- далее удерживаем одновременно три кнопки ЖК-брелока до первого вибросигнала, после чего отпускаем. При успешном выполнении сирена крякнет один раз, подтверждая успешный ввод брелока. Далее нажимаем одновременно три кнопки маленького брелока и держим до вспыхивания светодиода, после чего отпускаем - при успешном выполнении сирена также крякнет один раз.
- не забываем нажать кнопку VALET для сохранения
- включаем и выключаем зажигание для выхода из режима программирования.
Наилучший канал подбирается опытным путем для каждой конкретной системы и условий ее работы. Как правило, чем дальше от середины диапазона (6 и 7 каналы), тем лучше. Но опять же, бывают исключения.

А с гарантии мы за это дело не слетим?

замеры бы какие-нибудь в студию...

в стоке и в доработке

а то все это чисто субъективно

похоже на историю про присадки к маслу: залил - стало намного лучше, машина зверь и т.д.

На блок же не влияет

маленькая поправочка - на системе DXL5000 номер канала будет равен номер текущего канала + количество нажатий на кнопку, т.е. если установлен канал №7, то для перехода на канал №12 необходимо будет нажать кнопку вызова 5 раз.
нет
некогда пока делать замеры, первые результаты я здесь описАл, рядом с домом у меня и до модернизации ловила хорошо..
к тому же я никого не принуждаю, а просто сообщаю о варианте доработки системы)

Добрый день!
Несколько вопросов:
1. У меня брелок показывает 16 прошивку - старье или свежак?
2. Вся идея смены канала возникла из-за того, что опрос машины по CHECK происходит раз на 10-й, а так брелок выдает Err, так же не входит в просмотр событий, так же не входит в режим SETUP. Т.е работа кнопа CHECK через раз. Совет аларм трейд - сменить канал.
Хотя постановка, снятие и дальность работы брелка заявленные городские условия выполняет. Сам ставил-снимал, ну на глазок метров 300 с бетоном, дома два на пути сигнала было.
3. При нажатии на CALL. Нужно ли ждать подтверждения сирены пиком после каждого нажатия? Или находясь на 2 канале для перехода на 12 достаточно потыркать на CALL 10 раз, затем три кнопа ЖК - вибро - пик сирены, три кнопа маленького - блинк ледом - пик сирены, потом валет потом зажигание.
4. При опросе, вольтаж есть, температура двигла есть, а салона нет (00), это скорее всего не смонтирован датчик темпратуры который в разъем Х7 или прогримирование?

свежий, у меня 14-я)
у меня в некоторых местах тоже такая фигня бывает.., есть подозрение что это ошибка связи между базовым блоком сиги и RF-модулем, т.е. помеха на 2,4 GHz
нажимаем разом 10 раз - ждем кряки сирены - жмем кнопки на брелоках
нет термодатчика

Тоже провели эксперимент , по дальности разницы никакой, возможно да быстрее реагирует на команду брелка, будем тестить дальше...

отпишитесь по результатам

Подскаже, сегодня хотел поменять канал на Pandora 5000. В результате жк брелок не привязался и теперь не видит сигнализацию, маленький нормально работает. Нажимал 3 кнопки одновременно: закрытия, открытия и включения до первого вибросигнала, правильно?

правильно, брелок должен быть включенным, при успешном прописывании сирена должна крякнуть один раз, а брелок издать двойной бип, у Вас все так? После записи брелоков не забываем нажать кнопку valet для сохранения..

Нет, сирена молчит. Брелок включен, нажимаю 3 кнопки, держу, отпускаю, брелок пиликает пару секунд и мигает значком соединения в левом верхнем углу. Пробовал уже раз 10. Маленький привязывал несколько раз без проблем. Еще момент при нажатии кнопки call на rf модуле в режиме программирования сирена крякает раз 5, это нормально?

держать кнопки надо до первого вибросигнала (примерно 1 секунду), а потом сразу отпустить.
какой канал был изначально в системе?

Держал я, держал друг. Ну никак :(
По количеству кряков сигналки после нажатия call разобрались. После каждого нажатия сигналка крякает столько раз на какой канал переключились. Изначально был 7 канал, 16 прошивка брелка.

Добавлено через 2 часа 27 минут

Уфф, заехал вечером в гараж, то ли пальцы правильно встали, то ли помех меньше было, с 5й попытки удалось привязать ЖК брелок :) После этого последующие привязки проходили с первой попытки. Поставил 10 канал, отпишусь замечу ли разницу.

Пробиваемость стала гораздо лучше, тк там где связи с машиной не было 100% теперь работает отлично, а это очень радует ( сейчас можно заводить машину с брелка а не звонить )

Непонятно - получается что с завода антенна имеет неверную настройку на длину волны? Ведь инженер-разработчик при разработке должен был рассчитать оптимальные характеристики антенны. А если это не так, то возможно и антенна в брелоке тоже требует модернизации.

нужны замеры, на заводе не дураки работают:-p

замеры чего

кстати, данная информация по доводке антенны DXL5000 получена у производителя (AT), и в ближайшее время RF-модули с усовершенствованной антенной пойдут в производство.

Добавлено через 37 секунд

как говорила моя школьная учительница - не ошибается тот, кто ничего не делает)

А возможно ли сделать подробную инструкцию по усовершенствованию RF модуля и смене канала в фотографиях? Думаю было бы полезно многим.

это хорошо

Полностью поддерживаю! Не покупать же новую.

сделать фото смены канала не очень понимаю как - фотографировать кнопку valet и светодиод чтоли?)) тогда уж видео, об этом подумываю уже давно...

Добавлено через 1 минуту

зачем покупать - я же все описАл, поверьте, там ничего сложного нет...занимает максимум 5 минут. Для начала нужно просто располовинить RF, не отдирая его от стекла. Для этого хорошо подходит канцелярский ножик, а дальше все становится очевидно и несложно....

Добавлено через 45 минут

Сегодня был на выставке в Экспоцентре на Красной Пресне. Машина стояла на стоянке в Москва-Сити. Команда на автозапуск прошла на расстоянии 310 метров по Яндексу, дальше не пробовал, так как было некогда. У товарища на Starline B9 команда прошла на расстоянии примерно на 50 метров меньше...вот так)))
http://maps.yandex.ru/-/CNRb7Dp-#

Канал выставляется в брелке или в системе? Интересует доп. брелок - в нем изменится тоже или это все для основного.

Канал выставляется в системе, выше описано каким образом. Соответственно связка брелок-блок общаются между собой на выбранном канале. Соответственно изменения в этом случае касаются и второго брелока тоже.

Блин, да как такое возможно, антенна не согласована с завода, мотанули так, сантиметров 15-30 на-глаз по-русски, что за недодел такой, в голове не укладывается:-|

salexo, немного поправлю Вас. Рассчитывать антенну можно по-разному. Теоретически рассчитанная антенна не факт, что будет максимально эффективной.

подогнал свою.результат более чем-600 метров на управление и связь не
теряет в торговых центрах.

ярослав, отличный показатель!!!

С Олегом Тихоновым замеряли дальность 5000 с доработкой vs 3700. 5000 работает уверенней при прочих равных, с мощностью излучения в 10 раз меньше, чем у 3700!!!

А дорабатывали именно так:
укороть антенну до 19 витков и растянуть ее до длины 29мм
?

Вот как раз поэтому после теоретических расчетов производится практическая доработка, а не сразу в продажу, я понимаю там, если бы дело касалось программных доработок - этого всего не учесть, но согласование антенны - извените. Такого не должно допускаться в системе стоимостью 800$, это не шериф-апс 35.
ps Уже два клиента недовольны корректностью работы в режиме HandsFree - при удалении от машины на охрану не встает, но и после этого метка не распознается, нужно второй раз включить зажигание

salexo, Правильная практическая доработка- это мощный программно-аппаратный комплекс, есть у единиц в мире. Доработали, как могли. Лучше в данных условиях не получалось.

Хендс фри у авто производителей всегда завязано на нажатие кнопки брелока или ручку- ни у кого нет авто-снятия по приближению. Ведь знаете почему?

mangup,
Не могли бы выложить фото вашего модуля после "операции"?
интересно как именно растянули антенну.


Еще хотелось бы услышать результаты тестов от АТ. Есть что0то новое?
Как обстоят дела с антенной в брелке?

руками просто растягивается до нужного размера и все

Доработал пару часов назад описанным способом антенну. Пока о результатах в различных условиях судить рано. Но уже реально ощутил прибавку в дальности на оповещение. Проверял просто уходя от машины и периодически на нее названивая. Брелок при этом извещал, что на систему кто-то звонит. Так вот дальность канала оповещения получилась практически такая же как на DXL 3700. Сравниваю с 3700, т.к. она стояла у меня на этом же а/м до недавнего времени

А RF DXL3700 производитель, так-же дорабатывать будет?

нет, там все уже доработано...

Фото отчет доработки антенны RF модуля:

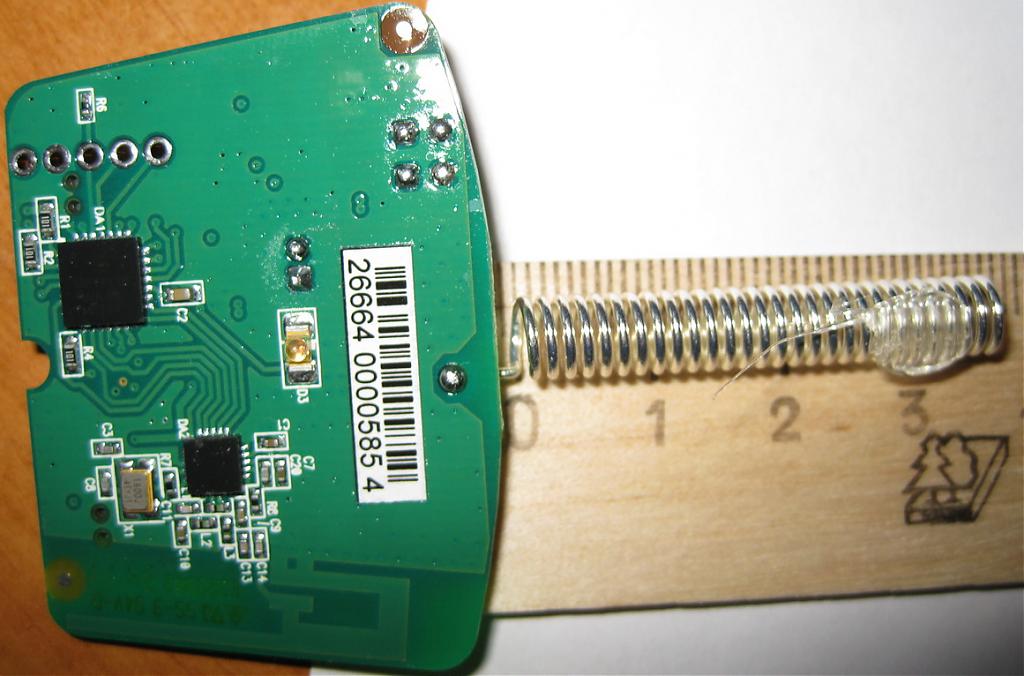

До:
Вложение 597

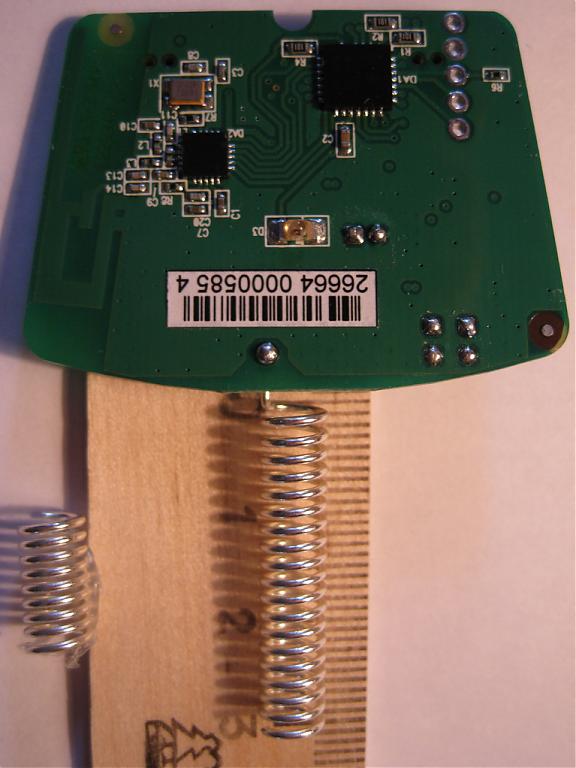

После:
Вложение 598

Похоже стало действительно гораздо лучше, более точные результаты могу сообщить через 3..5 дней.

После доработки, дальность и стабильность работы радиоканала действительно стали гораздо лучше! Теперь меня этот параметр вполне устраивает! Выходит правы были те (и я в их числе;-) ) кто настаивал на том что сей параметр в P5000 был неудовлетворителен. Судя по всему разработчик RF модуля не удосужился правильно рассчитать и протестировать антенну. ИМХО: благодаря конструктивной критике со стороны форумчан сия проблема - решена.

Можно чайниковский вопрос:
Вроде у Пандоры 5000 RF-модуль двухдипазонный - 433MHz и 2,4GHz и должен одновременно работать как с брелком, так и с беспроводными реле блокировки. Получается если антенну подстроили под работу с брелком, то связь с беспроводными реле может ухудшиться?
